咬合灌注桩的基本知识

王松林  整理

      一、2018年湖北省咬合灌注桩的定额子目：

1、G2-98咬合灌注桩成孔、G2-99咬合灌注桩灌注混凝土，计量单位10m3；两个定额子目。使用的机械中有钻孔咬合桩机。

2、定额说明第３条：咬合灌注桩导墙执行地下连续墙导墙相应项目。

二、咬合灌注桩的概念：

咬合桩是相邻混凝土排桩间部分圆周相嵌，并于后序次相间施工的桩内置入钢筋笼，使之形成具有良好防渗作用的整体连续防水、挡土围护结构。

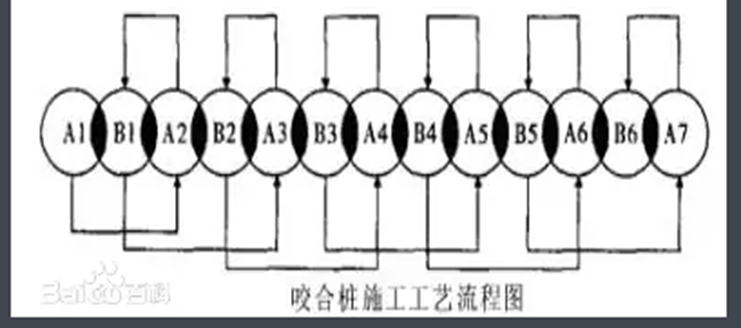

咬合桩是在桩与桩之间形成相互咬合排列的一种基坑围护结构。桩的排列方式为一条不配筋并采用超缓凝素混凝土桩(A桩)和一条钢筋混凝土桩(B桩)（采用全套管钻机施工）间隔布置。施工时,先施工A桩,后施工B桩,在A桩混凝土初凝后、终凝前完成B桩的施工。A桩、B桩均采用全套管钻机施工,切割掉相邻A桩相交部分的混凝土,从而实现咬合(如下概述图所示)。

  事故桩的处理有以下三个方法：

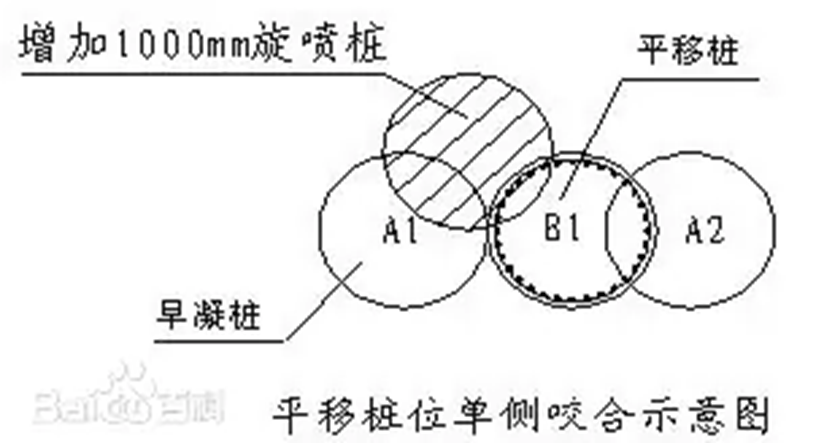

①、平移桩位单侧咬合：B1桩成孔施工时,其一侧A1桩的混凝土已经凝固,使套管钻机不能按正常要求切割咬合A1、A2桩。处理方法为向A2桩方向平移B桩桩位,使套管钻机单侧切割A2桩,施工B1桩(凿除原桩位导墙,并严格控制桩位),并在A1桩和B1桩外侧另增加1根旋喷桩作为防水处理。

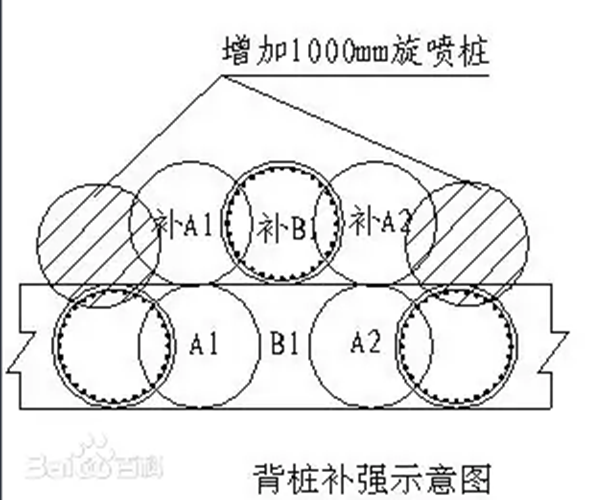

②、背桩补强：B1桩成孔施工时,其两侧A1桩、A2桩的混凝土均已凝固,处理方法为放弃B1桩的施工,调整桩序,继续后面咬合桩的施工,以后在B1桩外侧增加3根咬合桩及两根旋喷桩作为补强。

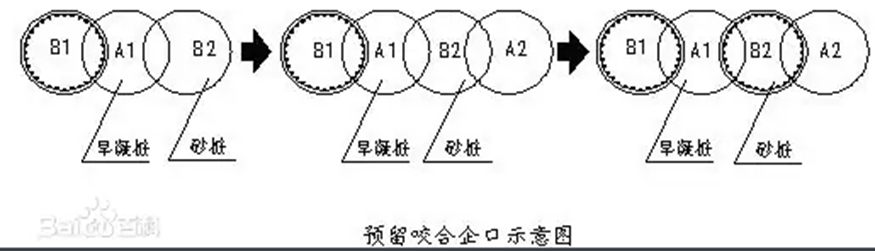

③、预留咬合企口：如图4所示，在B1桩成孔施工中发现A1桩砼已有早凝倾向但还未完全凝固时，此时为避免继续按正常顺序施工造成事故桩，可及时在A1桩右侧施工一砂桩以预留咬合企口，待调整完成后再继续后面桩的施工。

三、施工要点：

（1）作混凝土导墙，保证咬合桩准确定位，确保钻机平稳，承受施工荷载。

（2）开钻，吊放第1节套管，控制套管的垂直度，采用测斜仪附贴在套管外壁进行垂直度检测，发现偏差及时纠正。成孔后套管随混凝土灌注逐段拔起。

（3）混凝土灌注，在B桩施工中由于必须切割A桩，在A桩混凝土未达到某种强度的状态下，套管钻机的磨动和下切对A桩混凝土会产生损害。为此，采用延缓A桩混凝土的初凝时间，在A桩混凝土处于末初凝的状态下施作B桩的施工方案。据试验，掺SP型缓凝减水剂后，混凝土的初凝时间可延缓到60h左右（根据施工设备情况及施工速度确定），从而确保了施工方案可操作性的实施。混凝土采用导管法灌注，若孔底渗水多，涌水量超过l立方米/小时，采用水下混凝土灌注。

（4）分段施工接头的处理方法：往往一台钻机施工无法满足工程进度，需要多台钻机分段施工，这就存在在先施工段的接头问题。采用砂桩是一个比较好的方法，在施工段与段的端头设置一个砂桩（成孔后用砂灌满），待后施工段到此接头时挖出砂灌上砼即可。

四、工程量的计算规则：

  定额工程量计算规则第２条：咬合灌注桩按设计图示单桩尺寸以体积计算。说明体积是不扣除重叠部分。
