屋面排汽管做法及定额套用

整理  王松林

一、屋面排汽管做法：

1、屋面排汽管（“排汽构造"或“排汽屋面"）设计是针对封闭式保温层干燥有困难的卷材屋面采取的技术措施，其核心技术是在保温层及找平层内部设置排汽道，让基层中多余水分通过这一排汽构造排入大气，可有效减少卷材防水层起鼓，同时也可抑制卷材开裂和屋面渗漏。

现行GB50345-2012规范在4.4.5条中沿用过去屋面排汽构造的有关规定，并在条文说明中指出：“屋面排汽构造设计是针对封闭式保温层干燥有困难的卷材屋面采取的技术措施”。

《屋面工程技术规范》GB5034-2012第4.4.2条7：封闭式保温层或保温层干燥有困难的卷材屋面，宜采取排汽构造措施。

第4.4.5条：屋面排汽构造设计应符合下列规定：

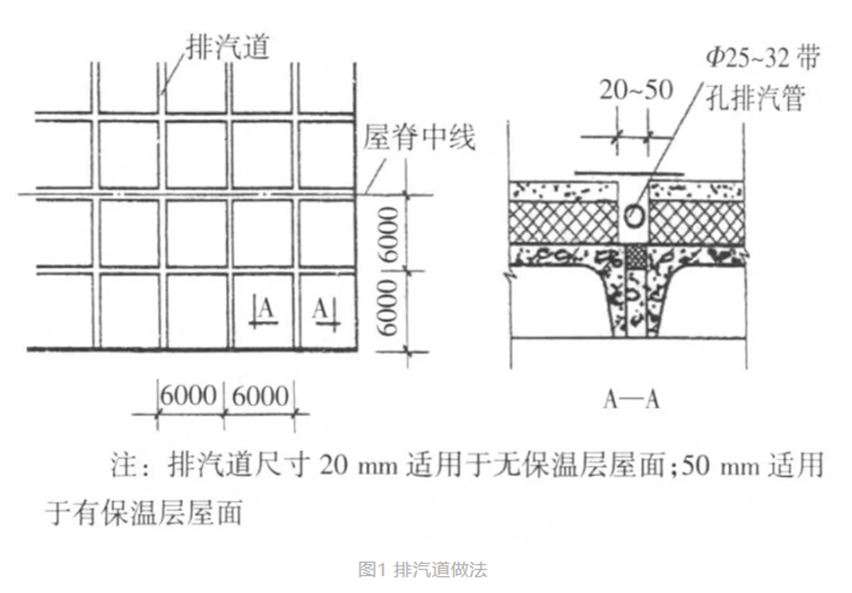

1、找平层设置的分隔缝可兼作排汽道，排汽道的宽度宜为40mm。

2、排气道应纵横贯通，并应与大气连通的排汽孔相通，排汽孔可设在檐口下或纵横排汽道的交叉口。

3、排汽道纵横间距宜为6m，屋面面积每36㎡宜设置一个排汽孔，排汽孔应作防水处理。

4、在保温层下也可敷设带支点的塑料板。

2、不上人屋面宜明设排气管

排气管排版→排气管、排气孔加工→排气管安装固定→屋面施工至面层→护墩施工→打胶。

1、根据屋面排版在分格缝保温层内设置排气管（道），宜采用埋设PVC（或其他材质）管打孔排气的方式。

2、排气管设置于分格缝纵横交叉处，应设于屋面标高较高部位。

3、排气管采用生根于找坡层（保温层）等易吸水材料内，埋设管壁周边应打孔并采用纤维布缠绕防止堵塞确保排气通畅。

4、排气管道防水收头高度大于250mm，应用卡箍固定牢固、收头严密。

5、圆形或多边形护墩保护，高度大于250mm，将防水收头保护在内。

3、上人屋面宜暗设排气孔：

引气管留设→排气孔安装→打胶。

1、将埋设于屋面分格处保温层内的PVC引气管直接引至女儿墙、排烟（风）道或其他出屋面墙体侧面。

2、排气孔应设于分格缝中间，距屋面高度应大于350mm，且高于屋脊50mm。

二、排汽管定额的套用：

2018年湖北省结构屋面定额：A7-51和A7-52的套用需要注意的是定额中消耗量为Φ50的塑料管，而实际施工中用得较多的是Φ25-32的塑料管，需要换算成实际的管径。第二点是A7-52的套用，定额中弯头是按2个/处考虑编制的，所以在计算量的时候不能算错，定额也是按Φ50的弯头考虑编制的，与实际情况可能不符。定额见下截图：
