零星砌体图例

整理  王松林

2018年湖北省定额砌体计算说明第9条：零星砌体系指台阶、台阶挡墙、梯带、锅台、炉灶、蹲台、池槽、池槽腿、花台、花池、楼梯栏板、阳台栏板、地垄墙、≤0.3m² 的孔洞填塞、突出屋面的烟囱、屋面伸缩缝砌体、隔热板砖墩等。

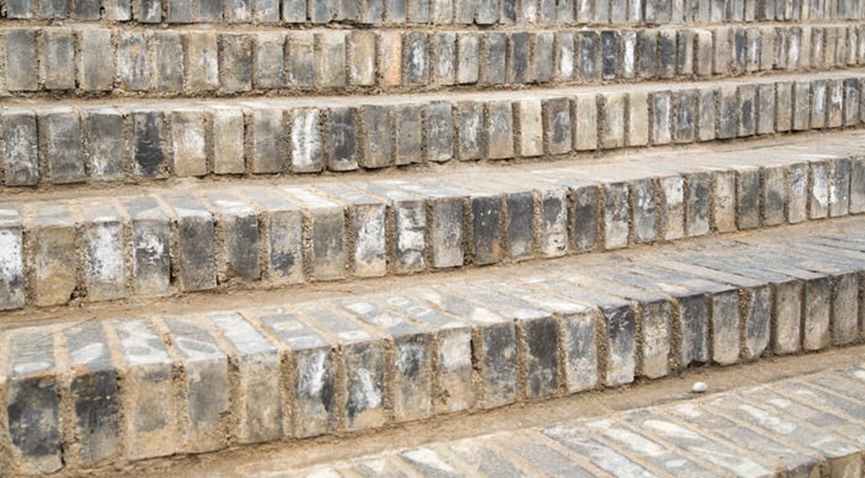

1、砖台阶：

2、台阶挡墙：

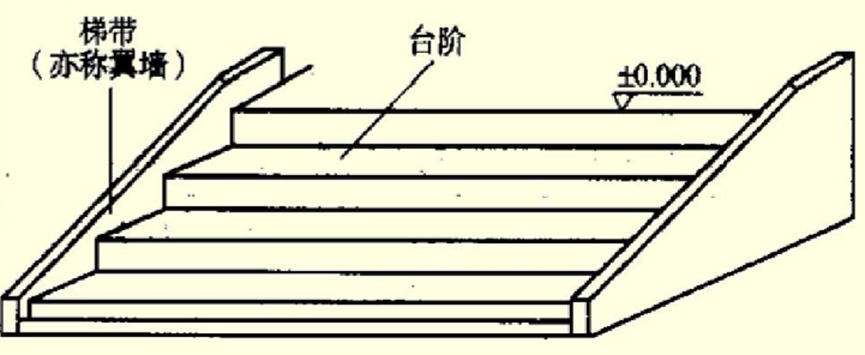

3、梯带：

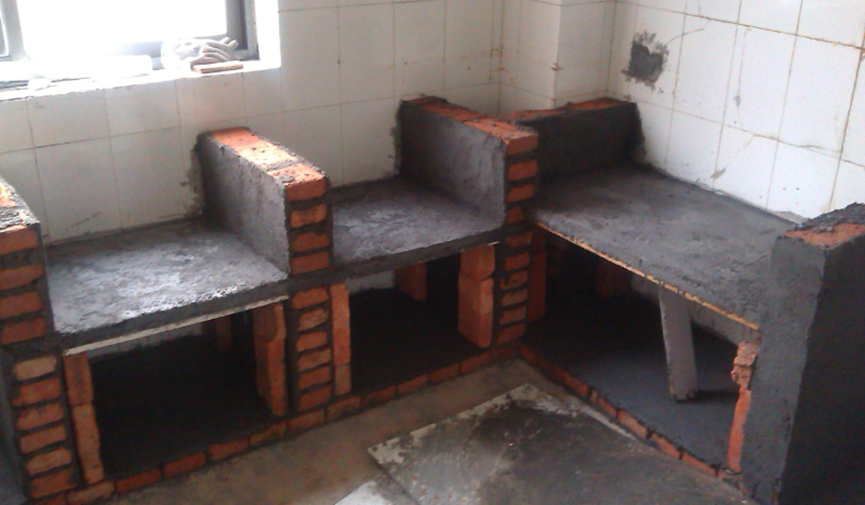

4、锅台、炉灶

5、蹲台

6、地垄墙：

地垄墙是指房屋底层空铺木地板下的承重矮墙。使地搁栅增加支撑点和减小跨度、以减少搁栅挠度和缩小材料断面。 一般为120mm厚，并做有简单基础；间距为1500-2000mm，墙上宜开设通风孔以利地板通风。 有些建筑中地垄墙用独立砖柱代替，柱顶架设短梁直接支托搁栅，对减少用料及通风、防腐有利。此外，钢筋混凝土地板为了减小构件跨度和减轻跨重量，亦有采用地垄墙者。

7、突出屋面的烟囱：

    8、屋面伸缩缝砌体：

9、隔热板砖墩（现在很少使用），多以下图施工代替：
