定额中短肢剪力墙与剪力墙定义与套项问题

整理  王舒

   1、设计中常见的混凝土墙型式：

   2、剪力墙的划分：

根据JGJ3-2002《高层建筑混凝土结构技术规程》第7.1.2条款，短肢剪力墙是指墙肢截面高度（H）与厚度（B）之比为5~8的剪力墙。

柱：H/B＜5（单肢）

异形柱：H/B＜5（一般柱肢数≥2肢）

短肢剪力墙：5≤H/B≤8；

剪力墙：H/B＞8。

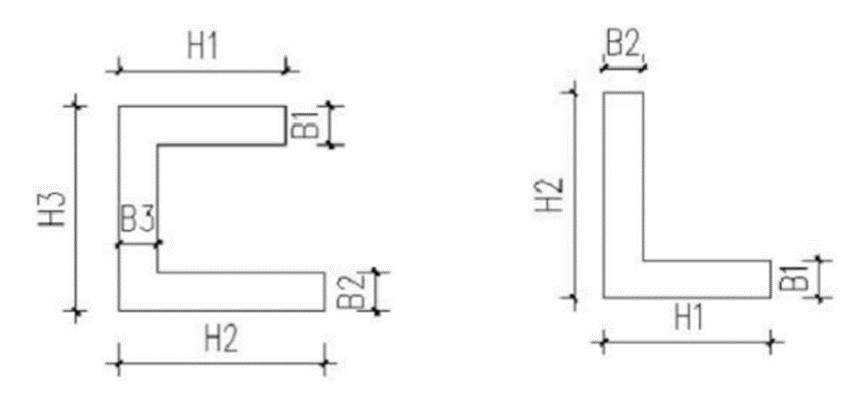

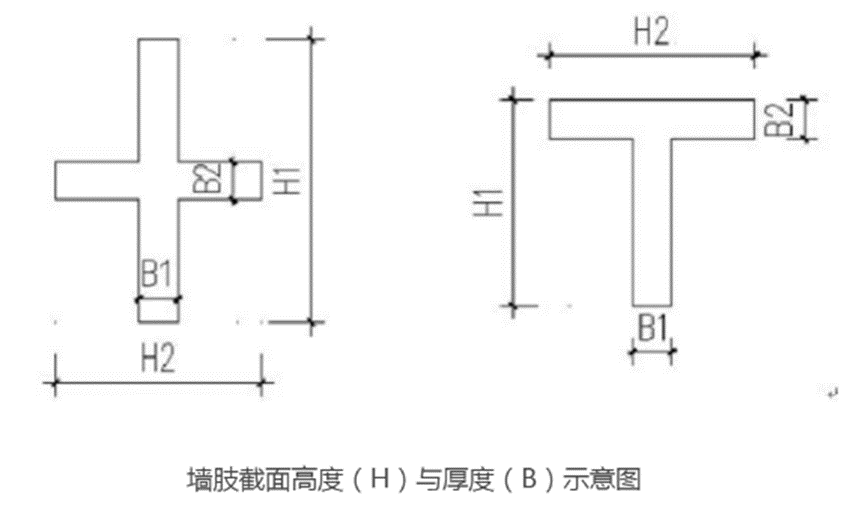

T型、L型、U型、+型等计算墙肢截面高度与厚度之比以最长的的肢为准。墙肢截面高度（H）指墙肢截面长边（或称墙肢长度），墙肢厚度（B）指墙肢截面短边。

3、2013年和2018年湖北省定额工程量计算规定：

①、2018年定额规定：墙按设计图示尺寸以体积计算，扣除门窗洞口及0.3m²以外孔洞所占体积，墙垛及凸出部分并入墙体积内计算。直形墙中门窗洞口上的梁并入墙体积；短肢剪力墙结构砌体内门窗洞口上的梁并入梁体积。墙与柱连接时墙算至柱边；墙与梁连接时墙算至梁底；墙与板连接时墙算至板底；未凸出墙面的暗梁暗柱并入墙体积。

2018年定额编制A2-26短肢剪力墙子目。一般高层建筑的混凝土墙厚度设计为0.2m，则肢长（H）在1.0-1.6m时需要套用此子目，肢长（H）大于1.6m时套A2-24直形墙子目。

②、2013年定额规定：墙按图示中心线长度乘以墙高及厚度以体积计算。应扣除门窗洞口及单个面积0.3m²以外孔洞所占的体积。剪力墙带明柱（一侧或两侧突出的柱）或暗柱一次浇捣成型时，当墙净长不大于4倍墙厚时，套柱子目；当墙净长大于4倍墙厚时，按其形状套用相应墙子目（注：2013年湖北省定额中没有短肢墙定额子目）。
