图解钢结构厂房各类构件、做法及2018湖北省建筑定额

金属结构章节套项

1、建筑体系

1-1、门式刚架体系

1-1-1、基本构件图

1-1-2、说明

力学原理

门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架：刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

2018年湖北省定额套用：A3-24~A3-27 钢柱 计量单位：t；注意: ①、预制钢结构构件安装，按构件种类及重量不同套用定额；②、Ｈ 型、箱型柱间支撑套用钢柱安装定额；③、依附在钢柱上的牛腿及悬臂梁的质量等并入钢柱的质量内，钢柱上的柱脚板、加劲板、柱顶板、隔板和肋板并入钢柱工程量内； ④、钢管柱上的节点板、加强环、内衬板(管)、牛腿等并入钢管柱的质量内。

A3-28~A3-31 钢梁 计量单位：t；注意：构件安装定额中预制钢构件以外购成品编制，不考虑施工损耗。

需要说明的是：①、定额均按外购成品钢柱、钢梁考虑计算，如何调整其价格？而信息价公布的均为H型钢之类的价格，由H型制作成钢柱均需要加工费用。②、若成品价格未包含除锈、油漆费用的，另按本定额其他章节相应项目及规定执行。

支撑、系杆：刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。

2018年湖北省定额套用：A3-40 钢支撑钢檩条 计量单位t；说明：厂(库)房钢结构的柱间支撑、屋面支撑、系杆、撑杆、隅撑、墙梁、檩条、钢天窗架、钢通风气楼、钢风机架等安装套用钢支撑(钢檩条)安装定额。

屋面檩条、墙梁：一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。（套用A3-40子目）

1-1-3、门式刚架的基本形式

a.典型门式刚架

b.带吊车的门式刚架

c.带局部二层的门式刚架

1-1-4、基本节点

a.柱脚节点

b.梁、柱节点

■局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式

■ 吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系

1-2-1、框架图示

1-2-2、说明

力学模型

a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱

框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。

框架梁：框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑：支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1-2-3、基本节点

a.柱脚节点

柱脚节点同门式刚架体系。

b.柱、梁节点

2、支撑、系杆

2-1、图示

柱间柔性支撑 柱间刚性支撑

2-2、说明：支撑分为柔性支撑和刚性支撑两种。柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。

系杆和支撑联合作用，形成封闭的受力体系。在支撑端头有刚性构件和传递压力的情况下，不需设置系杆。

屋面水平支撑做法同柱间支撑。

根据需要，支撑还有人字形、八字形、K形、V型、门形、L形、Y形、单斜杆等形式。

3、隅撑  3-1、图示

3-2、说明

隅撑的设置在于梁或柱受压翼缘的平面外计算长度。隅撑可用角钢制作或扁钢压制成型。

在多层框架体系中，梁柱刚接的位置常设置水平隅撑。（套用A3-40子目）

4、吊车梁

4-1、图示

吊车梁边跨构造

吊车梁中间跨构造

标准吊车梁图

4-1、说明

吊车梁为吊车荷载的承载构件，由钢板焊接成型。变形缝位置处理参照边跨构造。吊车吨位大时设置制动桁架或制动梁来抵抗横向水平荷载。（A3-32~A3-35 钢吊车梁 计量单位：t）

5、雨蓬

雨蓬采用压型钢板。（A3-73零星钢构件 计量单位:t；零星钢结构安装定额，适用于本章未列项目且单件质量在25Kg以内的小型钢构件安装。）

6、檩条、墙梁

6-1、C型冷弯薄壁型钢

6-1-1、型钢截面特性

6-1-2、安装节点图

6-2、Z型冷弯薄壁型钢

6-2-1、型钢截面特性

6-2-2、安装节点图

7、屋面、墙面压型钢板

7-1、HV-203KL-406板

7-1-1、板型图

7-1-2、连接节点图

7-2、HV-380SF-760

7-2-1、板型图

7-2-2、连接节点图

7-3、HV-475SF-475板

7-3-1、板型图

7-3-2、连接节点图

7-4、HV-197TD-788板

7-4-1、板型图

7-4-2、连接节点

说明：防水空腔可以阻止因毛细现象而造成的渗水。

该板型可用于屋面板和墙面板，采用自攻螺钉和屋面檩条或墙梁连接。

用作屋面板时，螺钉穿过波峰与屋面檩条固定；用作墙面板时，螺钉在靠近波峰的波谷平直段与墙梁固定。

7-5、HV-205TD-820板

7-5-1、板型图

7-5-2、连接节点图

说明：防水空腔可以阻止因毛细现象而造成的渗水。该板型可用于屋面板和墙面板，采用自攻螺钉和屋面檩条或墙梁连接。用作屋面板时，螺钉穿过波峰与屋面檩条固定；用作墙面板时，螺钉在靠近波峰的波谷平直段与墙梁固定。

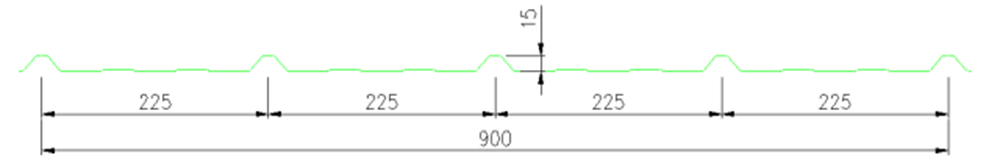

7-6、HV-225TD-900板

7-6-1、板型图

7-6-2、连接节点图

说明：防水空腔可以阻止因毛细现象而造成的渗水。该板型用于墙面板，采用自攻螺钉和屋面檩条或墙梁连接；螺钉在靠近波峰的波谷平直段与墙梁固定。

7-7、HV-360YC-360板

7-7-1、板型图

7-7-2、连接节点图

说明：自攻螺钉穿过板直接与墙梁连接。

7-8、HV-300YC-300板

7-8-1、板型图

7-8-2、连接节点图

说明：自攻螺钉穿过板直接与墙梁连接。

7-9、HV-1000HP-1000板

7-9-1、板型图

7-9-2、连接节点图

8、屋面采光板

8-1、CV-203-406板

说明：该采光板板型配合HV-203KL-406板使用。

8-2、CV-380-760板

说明：该采光板板型配合HV-380SF-760板使用。

8-3、CV-475-475板

说明：该采光板板型配合HV-475SF-475板使用。

8-4、CV-197-788板

说明：该采光板板型配合HV-197TD-788板使用。

8-5、CV-205-820板

说明：该采光板板型配合HV-205TD-820板使用。

8-6、CV-225-900板

说明：该采光板板型配合HV-225TD-900板使用。

8-7、连接节点图

8-7-1板型连接节点

说明：上图为CV-203-406板连接节点图；自攻螺钉穿透采光板（和压型钢板）与檩条连接。除CV-475-475外，其它采光板参照上图处理。

9、楼承板

9-1、HG-344-688板

9-3、连接图

连接节点

说明：HG-240-720板连接参照HG-344-688楼承板连接图。抗剪栓钉与框架梁间采用专用工具焊接。

10、天沟

10-1、彩板外天沟

10-2、钢板内天沟

10-2-1、断面图

说明：天沟为钢板折制成型；根据钢板选用的材质和涂层情况，可分为普通钢板天沟、镀锌钢板天沟、不锈钢板天沟三类。

11、通风器

11-1、屋脊自然通风器

说明：通风器根据喉宽Wm分为1m、1.5m、2m、2.5m四种规格，长度依据要求换气量和房屋长度确定。顶部压型钢板根据需要可采用采光板代替。骨架每1.5m设置一个，通过下部连接孔与屋面檩条或专设横梁连接。

11-2、点式通风器

11-2-1、Φ500无动力通风器

■可提供其它型号的通风器，但需要足够的供货时间。

说明：通风器与屋面压型钢板之间的防水处理还可以采用得泰盖片处理。

11-2-2、有动力通风器

说明：有动力风机由电机带动涡轮旋转来完成通风。

说明：有动力风机由于重量较大，下部必须设置支承龙骨来承担风机荷载。

12、门

12-1、彩板推拉门

说明：彩板推拉门根据需要可做成单层彩板、双层彩板、夹芯板三种形式。

12-2、彩板双开门

说明：彩板双开门根据需要可做成单层彩板、双层彩板、夹芯板三种形式。

12-3、中空金属门

说明：中空金属门用于民用建筑和工业建筑的办公室等房间。

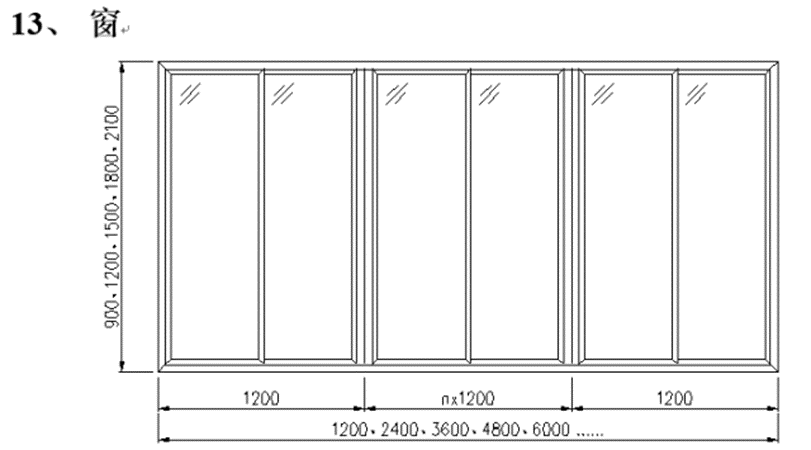

13、窗

说明：立面上，可选择独立窗或通长条窗。窗扇可以是固定窗扇和推拉窗扇。型材可选择铝型材或塑

14、泛水板、饰边板

说明：W1因内墙压型钢板不同而取值不同；W2根据砖墙、墙梁的差异而取不同的数值。

14-2、砖墙与压型钢板墙结合处

说明：W1、W2尺寸根据压型钢板板型而变化。

14-3、墙顶处

说明：W值根据墙梁、压型钢板的不同而变化。

14-4、山墙与屋面交接处

14-4-1、墙面凸出屋面

说明：W1、W2尺寸根据屋面外层压型钢板不同而变化。

14-4-2、墙面平于屋面

说明：W1、W2尺寸根据屋面外层压型钢板不同而变化。

14-5、屋脊处

说明：W1、W2尺寸根据屋面压型钢板不同而变化。

14-6、墙面开洞

说明：W1、W2、W3、W4、W5尺寸根据墙面压型钢板和墙梁的不同而变化。
